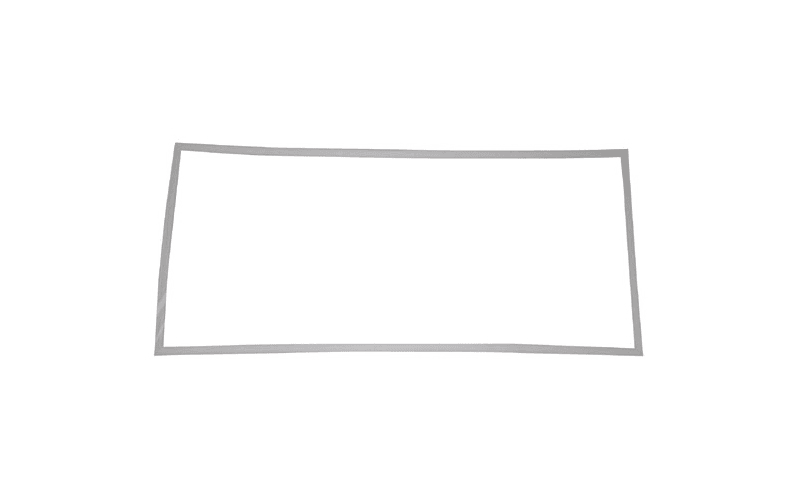

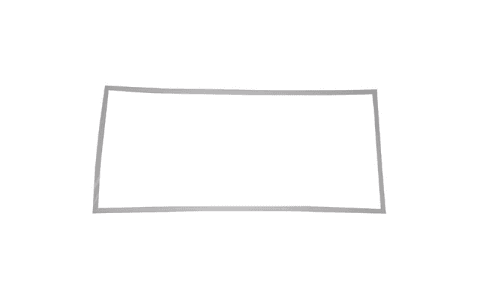

JOINT PORTE POLARW 530X835 P900 pour ARISTON

Remplacement fournisseur voire pdf

Sur les portes, écumées en bloc, des réfrigérateurs et des congélateurs combinés au moment de la production, on utilise plusieurs types d'étanchéités, ayant différents profils, et qui peuvent être représentées par les figures (A) et (B) en ce qui concerne le blocage entre la porte (fig.A-5 ; B-5) et la contre-porte (fig.A-6 ; B-6).
---profil Ilpea 245; 179; 412 (fig.A)
---profil Ilpea 287 (fig.B)
Les étanchéités avec profils 245; 179; 412 sont celles qui doivent ensuite être fixées à la porte, au moyen de vis (2 pour chaque angle), en cas de remplacement.
Les étanchéités avec profil 287 ne peuvent pas être utilisées en tant que pièces de rechange, mais elles sont prédisposées pour monter les
étanchéités du type Ilpea 900 (voir figure C).
Une poche (fig.B-1) se forme entre la porte et la contre-porte quand on enlève l'étanchéité (287) pour la remplacer.
La dent rigide (fig.C-1) de l'étanchéité (900) doit être introduite à l'interne, entre la poche et la contre-porte, en évitant ainsi le blocage au moyen de vis.
On reconnait l'étanchéité avec profil 287 du fait qu'à l'externe elle a une double lèvre (fig.B-2) qui amortit la fermeture de la porte.
Pour la remplacer, procéder de la manière suivante:
---Après avoir démonté la porte, couper les quatre angles de l'étanchéité le long de la ligne de jonction (fig.D);
---soulever l'étanchéité et la tirer légèrement tout le long du périmètre, en ayant soin de ne pas la déchirer (fig.E).
Le but est de décoller un peu la contre-porte de la mousse, le long du bord externe, à une profondeur équivalente au battement de l'étanchéité (fig.B-3);
---soulever légèrement l'angle de la contre-porte à l'aide du pouce (fig.F). Ne pas utiliser des outils car ils pourraient provoquer la rupture de la contre-porte;
---continuer pour environ 6 mm. l'incision de l'étanchéité à l'interne de la contre-porte (fig.G);
---introduire en profondeur le bec de la pince (type USAG N131) et tirer vers l'externe jusqu'à ce que le bord supérieur de la poche (fig.B-4) soit visible; bord que l'on peut facilement identifier car vide à l'interne (fig.H-1);
---si l'opération a été correctement effectuée (fig.L), on peut arracher, le long du périmètre de la porte, toute l'étanchéité du bord supérieur de la poche. Si l'étanchéité s'arrache avant le bord supérieur (fig.L-2), cela signifie que l'on doit recommencer l'opération sur l'autre angle de la porte;
---quand on a enlevé l'étanchéité (287), la place qui s'est créée au-dessus de la poche (fig.L-1) peut ainsi loger la dent rigide (fig.C-1) de l'étanchéité 900. Cette dernière doit être montée en ayant soin qu'elle soit d'aplomb avec le bord de la porte pour toute la longueur du périmètre.
Si des difficultés se présentent lors de l'introduction de la dent rigide, éliminer tout résidu de mousse entre la porte et la contre-porte, dans la zone de l'étanchéité.
fig.5131549A

Informations relatives aux joints de porte

Le remplacement d’un joint de porte est nécessaire uniquement lorsque celui-ci est coupé, déchiré ou arraché.
En cas de simple déformation, un changement n’est généralement pas indispensable. Il convient dans ce cas de suivre les recommandations ci-dessous afin de lui redonner sa forme d’origine.

De légères déformations du joint peuvent être constatées à réception. Celles-ci sont normales et n’altèrent en aucun cas le bon fonctionnement du produit.

Avant l’installation, il est fortement recommandé de remettre le joint en forme. Pour ce faire, chauffez-le à l’aide d’un sèche-cheveux ou par immersion dans de l’eau chaude, puis ajustez-le manuellement afin qu’il épouse parfaitement le contour de la porte.

L’épaisseur du nouveau joint peut présenter une légère variation par rapport à l’ancien modèle, sans conséquence sur l’étanchéité, la fermeture ou la durabilité de l’appareil.

Si votre appareil est équipé de charnières réglables, un ajustement pourra être effectué après montage afin d’optimiser la fermeture.

Les petits orifices latéraux présents sur le joint sont indispensables au bon fonctionnement de l’appareil, notamment pour l’évacuation de l’air. Ils ne constituent en aucun cas un défaut de fabrication.

FAQ – Joint de porte

Quand faut-il remplacer un joint de porte ?
Le remplacement est nécessaire uniquement si le joint est coupé, déchiré ou arraché. Une simple déformation ne justifie pas un changement.

Le joint reçu est légèrement déformé, est-ce un défaut ?
Non. De légères déformations sont normales et n’altèrent pas son efficacité.

Comment remettre un joint en forme ?
Chauffez-le à l’aide d’un sèche-cheveux ou d’eau chaude, puis repositionnez-le manuellement avant installation.

Le nouveau joint est plus épais que l’ancien, est-ce normal ?
Oui. Une légère différence d’épaisseur est courante et n’affecte ni l’étanchéité ni la fermeture.

Peut-on régler la porte après montage ?
Oui, si l’appareil dispose de charnières réglables, un ajustement est possible après installation.

Les petits trous sur les côtés du joint sont-ils normaux ?
Oui. Ces orifices sont prévus pour l’évacuation de l’air et ne constituent pas un défaut.

En cas de doute, notre service technique reste à votre disposition au 0892 700 312 (choix 2).
